Описание

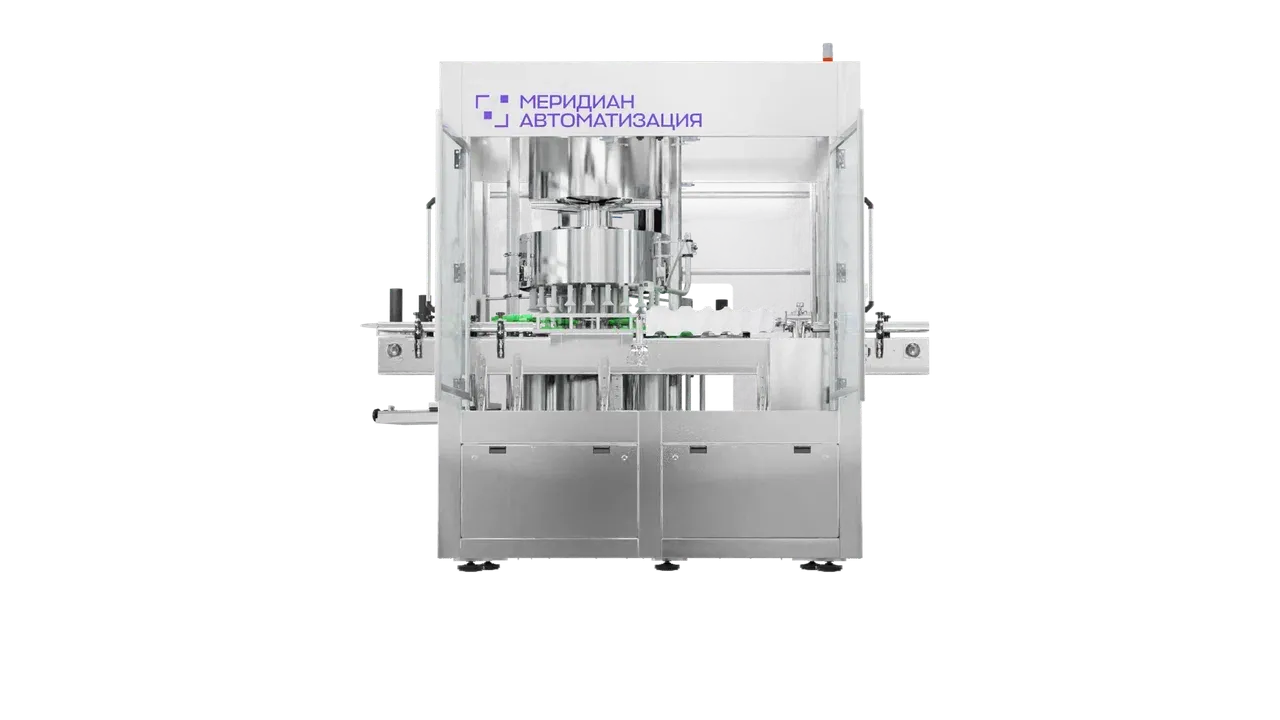

Автомат этикетировочный – предназначен для нанесения стикера (этикетки) на поверхность банки, бутылки или любой другой продукции
ПРИНЦИП РАБОТЫ

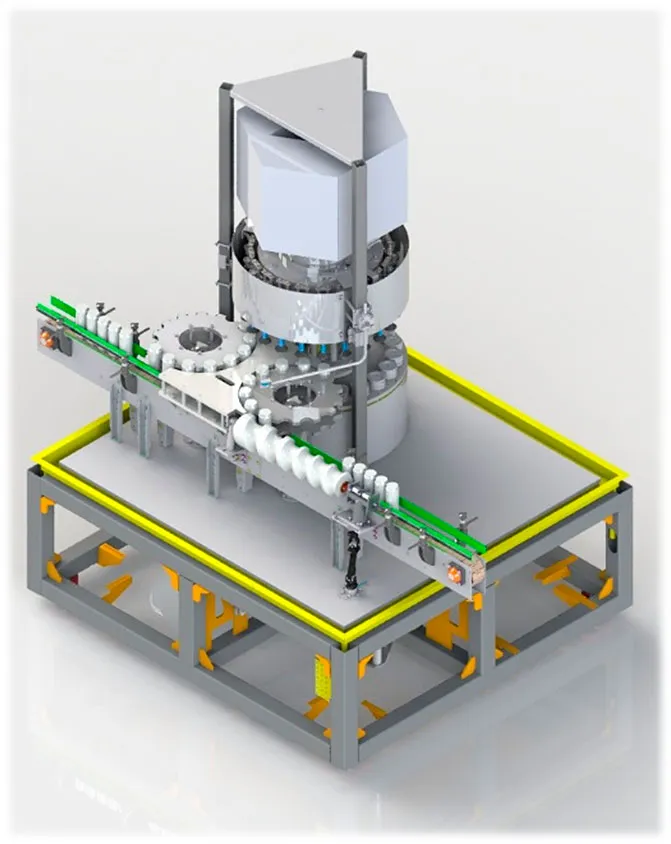

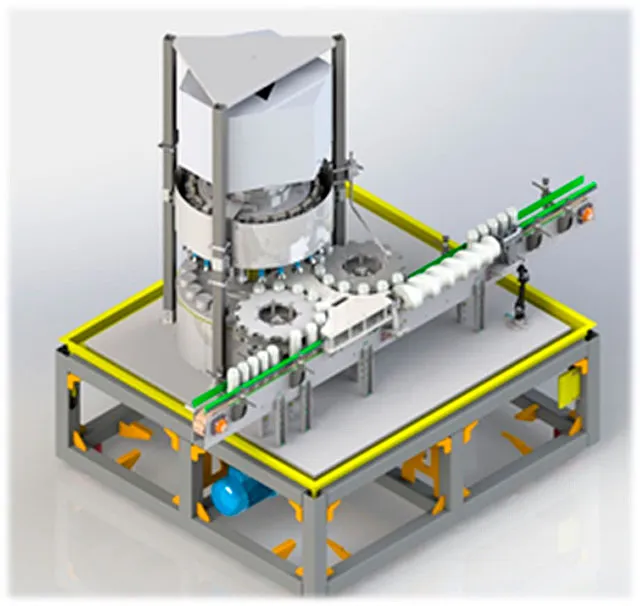

Банки, бутылки или любая другая продукция по транспортеру поступают к шнеку-делителю, расставляются с постоянным шагом и загрузочной звездочкой подводятся к центральной карусели с расположенными на ней «тарелками». Каждая единица продукции встает на свою «тарелку», сверху прижимается специальным устройством, защищая тем самым от непроизвольного смещения или проворота. Проходя сектор с тех. зрением, «тарелки» вращаются вокруг своей оси, поворачивая продукцию (банку, бутылку и т.п.) требуемой стороной для нанесения этикетирования. Далее наносится этикетка и продукция с центральной колонны через выходную звездочку снова помещается на конвейер и покидает этикет. автомат – продолжает движение далее по технологической линии.
ОПИСАНИЕ
Автомат этикетировочный представляет собой сборку из крупных технологических узлов, основными из которых являются:
- привод основной
- шнек
- входная/выходная секции
- центральная башня
- тех. зрение
- аппликатор с системой регулировок
- корпус
ОСНОВНЫЕ ФУНКЦИИ
- позиционирование продукта в строго определенном положении для нанесения этикетки,
- нанесение этикетки
- Название
- Значение
-
Производительность (шт/час)
- 35000
-
Класс промышленной защиты
- IP54
-
Количество аппликаторов (шт)
- не менее 4
-
Высота бутылки MIN / MAX (мм)
- 127/350
-
Диаметр бутылки MIN / MAX (мм)
- 50/100
-
Ширина бутылки MIN / MAX (мм)
- 30/100
-
Длина бутылки MIN / MAX (мм)
- 60/124
-
Диаметр венчика MIN / MAX (мм)
- 27/41
-
Ориентация бутылки
- оптическая; донная
-
Форматы бутылок
- 6 форматов
-
Создание форматов (шт)
- не менее 100
-
Габаритные размеры (ДхШхВ)
- 2200х2200х2500 +/- 100 мм
-
Максимальная мощность (кВт)
- 6,5
-
Напряжение питания
- 380VAC, 3L/N/PE, 50Hz
-
Тип привода
- ременной
Возможности комплектации
- Автоматика и система управления
- Карусель машины
- Привод машины
- Корпус машины
Опционально возможно
- Оснастка
- Комплект аппликатора
- Бытовая химия и косметика
- Вина, крепкие алкогольные напитки
- Вода и соки
- Молочная продукция
- Мясные полуфабрикаты
- Пиво и слабоалкогольные напитки
- Пищевое производство
- Фарма
